Ürün serisi tanımı
Özellikler/Ürün avantajları
- Mükemmel fiyat/performans oranına sahip DIN 1988 normu gerekliliklerine uygun kompakt bir tesis
- 2-4 paralel bağlı, MHI ürün serisinin yatay paslanmaz çelik yüksek basınç santrifüj pompaları
- Entegre edilmiş ER 2 ilâ ER 4 kumanda cihazları sayesinde sorunsuz olarak ayarlanabilen güvenli işletim
Konstrüksiyon
2 ilâ 4 paralel bağlı, normal emişli paslanmaz çelikten yatay yüksek basınç santrifüj pompalı basınç yükseltme sistemi
Uygulama
- Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
- İçme sularının ve kullanma sularının, soğutma sularının veya kullanılan malzemeler üzerinde kimyasal veya mekanik etkisi olmayan ve aşındırıcı veya uzun lifli bileşenler içermeyen diğer kullanıma yönelik suların basılması için
Donanım/İşlev
- Tesis başına 2-4 pompa
- Akışkanla temas eden parçalar korozyona dayanıklıdır
- Ana kasası galvanize, gövde sesi yalıtımı için yüksekliği ayarlanabilir salınım sönümleyicilidir
- Borulama 1.4571 paslanmaz çelikten
- Her pompada dişli küresel kapatma vanası veya halkalı kesme klapesi vardır; emiş ve basınç tarafında
- Çekvalf, basınç tarafında
- Diyaframlı basınç tankı 8 l, PN16, basınç tarafında
- Basınç sensörü, basma tarafında
- Manometre (ön basınç tarafında) opsiyonel olarak temin edilir
- Manometere (basma tarafında)
- Su eksikliği koruması opsiyonel olarak temin edilir
Тeslimat kapsamı
- fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
- Ambalaj
- Montaj ve işletme kılavuzu
Tip kodlaması
Örn.: | Wilo-CO-2 MHI 405/ER |
CO | Kompakt basınç yükseltme tesisi |
2 | Pompa adedi |
MHI | Pompa ürün serisi |
4 | Tekli pompanın nominal debisi [m3/saat] |
05 | Tekli pompanın kademe sayısı |
ER | Regülatör birimi; ER = Economy regülatörü |
Teknik veriler
- Elektrik şebekesi bağlantısı 3~230 V /400 V ±% 10, 50 Hz (diğer modeller talep üzerine)
- Maks. akışkan sıcaklığı 50 °C (70°C opsiyonel)
- Ortam ısısı maks. 40 °C
- İşletme basıncı 10 bar
- Giriş basıncı 6 bar
- Bağlantı nominal çapları basma tarafında Rp 1¼ – DN 100
- Bağlantı nominal çapları giriş tarafında Rp 1¼ – DN 100
- Nominal devir sayısı 2850 d/dak
- Koruma sınıfı IP54 (regülasyon cihazı ER)
- Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
- İzin verilen akışkanlar (diğer akışkanlar talep üzerine):Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
- Soğutma suyu
- İçme ve kullanma suyu
- Yangın söndürme suyu (ıslak hat; kuru hatlar için talep üzerine – DIN 1988 (EN 806) normunun ve yangın korumasından sorumlu makamın ayrı talimatlarını dikkate alın!)
Malzemeler
- Çarklar: Paslanmaz çelik 1.4301/1.4404
- Kademe bölmeleri: Paslanmaz çelik 1.4301/1.4404
- Pompa gövdesi: Paslanmaz çelik 1.4301/1.4404
- Mil: Paslanmaz çelik 1.4404
- Conta: EPDM (EP 851)/FKM (Viton)
- Gövde kapağı: 1.4301/1.4404
- Mekanik salmastra: Linyit/Wolfram karbid
- Basınç gömleği: 1.4301/1.4404
- Yatak: Volframkarbid
- Pompa ayağı: Alüminyum
Açıklama/Konstrüksiyon
- Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmış halde büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
- Borulama: Komple borulama paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
- Pompalar: MHI 2, MHI 4, MHI 8 ve MHI 16 ürün serisinin 2 ila 4 paralel bağlı pompası kullanılır; bu pompaların akışkanla temas eden yapı parçalarının hepsi paslanmaz çeliktendir
- Armatürler: Her pompa emme ve basınç tarafında birer DVGW onay işaretli kapatma armatürüne ve basınç tarafında DVGW onaylı geri akış önleyicisine sahiptir
- Diyaframlı basınç tankı: Basma tarafında 8 l/PN16 , gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
- Basınç sensörü: 4 ilâ 20 mA, son basınç tarafında düzenlenmiş olup merkezi ekonomiklik regülatörünün kumanda edilmesi için kullanılır
- Basınç göstergesi: Son basınç tarafında ø63 mm manometre
- Kumanda cihazı: Tesis standart olarak Economy regülatörü ER 2-4 ile donatılmıştır

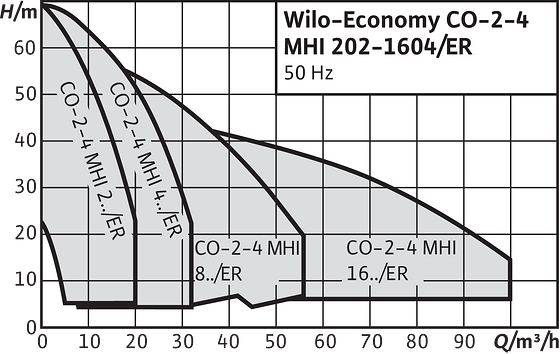

Genel karakteristik alanı
Economy CO
