Ürün serisi tanımı
Özellikler/Ürün avantajları
- Korozyona dayanıklı paslanmaz çelik sayesinde uzun ömürlü, opsiyonel olarak V4A kalitesinde
- Her uygulama durumunda güvenilir işletim için özel konfigüre edilebilir motorlar ve malzemeler
- ACS ruhsatlı içme suyu tipi
- 4, 6, 8 ve 10 inç modelleri sayesinde yüksek esneklik
- 1 ila 250 m³/h debi
Konstrüksiyon
Dikey ve yatay montaj için, çekme bantlı tipte, çok kademeli 6″ dalgıç motorlu pompa
Uygulama
- Sondaj deliklerinden ve sarnıçlardan su ve kullanma suyu temini için
- Kullanma suyu temini
- Konut suyu, yağmurlama ve sulama için
- Basınç yükseltme
- Su seviyesini düşürme
- Sanayi uygulamalarında suyun pompalanması için
- Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım/İşlev
- Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
- Entegre edilmiş çek valf
- NEMA kaplin
- Trifaze akım motoru
- Hava geçirmez döküm motorlar
- Yeniden sarılabilir motorlar
Тeslimat kapsamı
- Hidrolik ve motor tamamen monte edilmiştir
- İçme suyu izinli 4/5/10 m bağlantı kablosu (Kesit: 4×2,5 mm2 veya 4×4 mm2)
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örn.: | Wilo-Sub TWI 6.18-04-C-SD |
TWI | Dalgıç motorlu pompa |
6 | Hidrolik çapı, inç [“] olarak |
18 | Nominal debi [m3/h] |
04 | Hidroliğin kademe sayısı |
C | Ürün serisi kuşağı |
I | Paslanmaz çelik (1.4571) motor ceketi, yassı fişli motor bağlantısı |
SD | Marş türü Doğrudan marş = olmadan SD = Yıldız üçgen marşı |
Teknik veriler
- Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
- İşletim tipi su altında: S1
- Akışkan sıcaklığı: 3-30 °C
- Motordaki en düşük akış:
- Hava geçirmez döküm motorlar: 0,08 – 0,16 m/sn
- Yeniden sarılabilir motorlar (SD-R): 0,1 – 0,5 m/sn (tipe bağlı)
- Maks. kum oranı: 50 g/m3
- Maks. marş işlemi sayısı: 20/saat
- Maks. daldırma derinliği:
- Hava geçirmez döküm motorlar: 350 m
- Yeniden sarılabilir motorlar: 100 m
- Koruma sınıfı: IP68
- Basınç bağlantısı: Rp 2½ – Rp 3
Malzemeler
- Hidrolik gövde: Paslanmaz çelik 1.4301
- Çarklar: Paslanmaz çelik 1.4301
- Hidrolik mili: Paslanmaz çelik 1.4057
- Motor gövdesi: EN-GJL veya paslanmaz çelik 1.4301
- Motor mili: Paslanmaz çelik 1.4305 ya da 1.4301
Açıklama/Konstrüksiyon
Dikey ve yatay montaj için ACS ruhsatlı dalgıç motorlu pompa.
Hidrolik
4″- veya 6″-NEMA bağlantılı ve parçalı yapım şeklinde radyal veya yarı aksiyal çarkları olan çok kademeli dalgıç motorlu pompa. Çek valf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
Doğrudan veya yıldız-üçgen marş için trifaze akım motoru. Sızdırmaz, hava geçirmez dökümlü motor, reçine banyosu uygulanmış, boya yalıtımı sargılı veya PVC yalıtım sargılı yeniden sarılabilir motor, kendinden yağlamalı yatak, su-glikol karışımı ile
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Basınç gömleği
Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çek valf takılmaz. Maks. giriş basıncı 10 bar’dır.

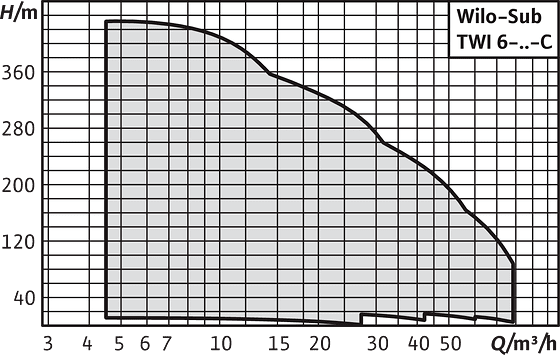

Genel karakteristik alanı
Sub TWI 6
Grafik
Karşıdan yükleme dosyaları
Wilo-EMU D/DCH/K/KD/KM/NK/SCH / Wilo-Sub TWI/TWU / Wilo-Zetos K8
| Article Number | 6080455 |
| Edition | 1702 |
| Versiyon numarası | 02 |
| Sayfa formatı | A4 |
| Sayfa sayısı | 71 |
Wilo-Sub TWI 4-6
| Article Number | 4069717 |
| Edition | 0801 |
| Versiyon numarası | 03 |
| Sayfa formatı | A4 |
| Sayfa sayısı | 15 |
Ürün
| Ürün tanımı | Motor çapı DM | Basma yüksekliği maks. Hmax | Debi maks. Qmax | Nominal motor gücü P2 |
| Sub TWI 6.18-07-C | 98 mm | 74,3 | 27 | 3,70 kW |
| Sub TWI 6.18-10-C | 98 mm | 107,4 | 27 | 5,50 kW |
| Sub TWI 6.18-13-C | 137 mm | 140,9 | 27 | 7,50 kW |
| Sub TWI 6.18-17-C | 137 mm | 182 | 27 | 9,30 kW |
| Sub TWI 6.18-20-C | 137 mm | 210,7 | 27 | 11,00 kW |
| Sub TWI 6.18-20-C-SD | 137 mm | 210,7 | 27 | 11,00 kW |
| Sub TWI 6.18-22-C | 137 mm | 234,8 | 27 | 15,00 kW |
| Sub TWI 6.18-22-C-SD | 137 mm | 234,8 | 27 | 15,00 kW |
| Sub TWI 6.18-24-C | 137 mm | 255,9 | 27 | 15,00 kW |
| Sub TWI 6.18-24-C-SD | 137 mm | 255,9 | 27 | 15,00 kW |
| Sub TWI 6.18-27-C | 137 mm | 287,5 | 27 | 15,00 kW |
| Sub TWI 6.18-27-C-SD | 137 mm | 287,5 | 27 | 15,00 kW |
| Sub TWI 6.18-29-C | 137 mm | 312,7 | 27 | 18,50 kW |
| Sub TWI 6.18-29-C-SD | 137 mm | 312,7 | 27 | 18,50 kW |
| Sub TWI 6.18-31-C | 137 mm | 329,4 | 27 | 18,50 kW |
| Sub TWI 6.18-31-C-SD | 137 mm | 329,4 | 27 | 18,50 kW |
| Sub TWI 6.18-33-C | 137 mm | 348,7 | 27 | 18,50 kW |
| Sub TWI 6.18-33-C-SD | 137 mm | 348,7 | 27 | 18,50 kW |
| Sub TWI 6.18-36-C | 137 mm | 385,5 | 27 | 22,00 kW |
| Sub TWI 6.18-36-C-SD | 137 mm | 385,5 | 27 | 22,00 kW |
| Sub TWI 6.18-38-C | 137 mm | 409,1 | 27 | 22,00 kW |
| Sub TWI 6.18-38-C-SD | 137 mm | 409,1 | 27 | 22,00 kW |
| Sub TWI 6.18-40-C | 137 mm | 428,4 | 27 | 22,00 kW |
| Sub TWI 6.18-40-C-SD | 137 mm | 428,4 | 27 | 22,00 kW |
| Sub TWI 6.30-04-C | 98 mm | 43,1 | 42,1 | 3,70 kW |
| Sub TWI 6.30-06-C | 98 mm | 66,1 | 42,1 | 5,50 kW |
| Sub TWI 6.30-08-C | 137 mm | 87,4 | 42,1 | 7,50 kW |
| Sub TWI 6.30-11-C | 137 mm | 120,8 | 42,1 | 11,00 kW |
| Sub TWI 6.30-11-C-SD | 137 mm | 120,8 | 42,1 | 11,00 kW |
| Sub TWI 6.30-13-C | 137 mm | 141,7 | 42,1 | 15,00 kW |
| Sub TWI 6.30-13-C-SD | 137 mm | 141,7 | 42,1 | 15,00 kW |
| Sub TWI 6.30-15-C | 137 mm | 166,5 | 42,1 | 15,00 kW |
| Sub TWI 6.30-15-C-SD | 137 mm | 166,5 | 42,1 | 15,00 kW |
| Sub TWI 6.30-17-C | 137 mm | 185,9 | 42,1 | 15,00 kW |
| Sub TWI 6.30-17-C-SD | 137 mm | 185,9 | 42,1 | 15,00 kW |
| Sub TWI 6.30-19-C | 137 mm | 204,4 | 42,1 | 18,50 kW |
| Sub TWI 6.30-19-C-SD | 137 mm | 204,4 | 42,1 | 18,50 kW |
| Sub TWI 6.30-21-C | 137 mm | 223 | 42,1 | 18,50 kW |
| Sub TWI 6.30-21-C-SD | 137 mm | 223 | 42,1 | 18,50 kW |
| Sub TWI 6.30-24-C | 137 mm | 254,9 | 42,1 | 22,00 kW |
| Sub TWI 6.30-24-C-SD | 137 mm | 254,9 | 42,1 | 22,00 kW |
| Sub TWI 6.30-26-C | 137 mm | 282,7 | 42,1 | 30,00 kW |
| Sub TWI 6.30-26-C-SD | 137 mm | 282,7 | 42,1 | 30,00 kW |
| Sub TWI 6.30-29-C | 137 mm | 323,1 | 42,1 | 30,00 kW |
| Sub TWI 6.30-29-C-SD | 137 mm | 323,1 | 42,1 | 30,00 kW |
| Sub TWI 6.30-32-C | 137 mm | 350,4 | 42,1 | 30,00 kW |
| Sub TWI 6.30-32-C-SD | 137 mm | 350,4 | 42,1 | 30,00 kW |
| Sub TWI 6.30-35-C | 137 mm | 380,8 | 42,1 | 30,00 kW |
| Sub TWI 6.30-35-C-SD | 137 mm | 380,8 | 42,1 | 30,00 kW |
| Sub TWI 6.50-03-C | 98 mm | 40,8 | 60,1 | 5,50 kW |
| Sub TWI 6.50-05-C | 137 mm | 65,6 | 60,1 | 7,50 kW |
| Sub TWI 6.50-07-C | 137 mm | 94,3 | 60,1 | 11,00 kW |
| Sub TWI 6.50-07-C-SD | 137 mm | 94,3 | 60,1 | 11,00 kW |
| Sub TWI 6.50-10-C | 137 mm | 134,6 | 60,1 | 15,00 kW |
| Sub TWI 6.50-10-C-SD | 137 mm | 134,6 | 60,1 | 15,00 kW |
| Sub TWI 6.50-12-C | 137 mm | 160,1 | 60,1 | 18,50 kW |
| Sub TWI 6.50-12-C-SD | 137 mm | 160,1 | 60,1 | 18,50 kW |
| Sub TWI 6.50-15-C | 137 mm | 202 | 60,1 | 22,00 kW |
| Sub TWI 6.50-15-C-SD | 137 mm | 202 | 60,1 | 22,00 kW |
| Sub TWI 6.50-17-C | 137 mm | 229,4 | 60,1 | 30,00 kW |
| Sub TWI 6.50-17-C-SD | 137 mm | 229,4 | 60,1 | 30,00 kW |
| Sub TWI 6.50-19-C | 137 mm | 256,6 | 60,1 | 30,00 kW |
| Sub TWI 6.50-19-C-SD | 137 mm | 256,6 | 60,1 | 30,00 kW |
| Sub TWI 6.50-22-C | 137 mm | 296,7 | 60,1 | 37,00 kW |
| Sub TWI 6.50-22-C-SD | 137 mm | 296,7 | 60,1 | 37,00 kW |
| Sub TWI 6.50-24-C | 137 mm | 325,8 | 60,1 | 37,00 kW |
| Sub TWI 6.50-24-C-SD | 137 mm | 325,8 | 60,1 | 37,00 kW |
| Sub TWI 6.60-02-C | 98 mm | 26,4 | 78,5 | 3,70 kW |
| Sub TWI 6.60-03-C | 98 mm | 41,1 | 78,5 | 5,50 kW |
| Sub TWI 6.60-04-C | 137 mm | 54,3 | 78,5 | 7,50 kW |
| Sub TWI 6.60-06-C | 137 mm | 81,1 | 78,5 | 11,00 kW |
| Sub TWI 6.60-06-C-SD | 137 mm | 81,1 | 78,5 | 11,00 kW |
| Sub TWI 6.60-08-C | 137 mm | 108,5 | 78,5 | 15,00 kW |
| Sub TWI 6.60-08-C-SD | 137 mm | 108,5 | 78,5 | 15,00 kW |
| Sub TWI 6.60-10-C | 137 mm | 131,2 | 78,5 | 18,50 kW |
| Sub TWI 6.60-10-C-SD | 137 mm | 131,2 | 78,5 | 18,50 kW |
| Sub TWI 6.60-12-C | 137 mm | 164,3 | 78,5 | 22,00 kW |
| Sub TWI 6.60-12-C-SD | 137 mm | 164,3 | 78,5 | 22,00 kW |
| Sub TWI 6.60-14-C | 137 mm | 192,8 | 78,5 | 30,00 kW |
| Sub TWI 6.60-14-C-SD | 137 mm | 192,8 | 78,5 | 30,00 kW |
| Sub TWI 6.60-16-C | 137 mm | 219,5 | 78,5 | 30,00 kW |
| Sub TWI 6.60-16-C-SD | 137 mm | 219,5 | 78,5 | 30,00 kW |
| Sub TWI 6.60-18-C | 137 mm | 248,8 | 78,5 | 30,00 kW |
| Sub TWI 6.60-18-C-SD | 137 mm | 248,8 | 78,5 | 30,00 kW |
| Sub TWI 6.60-20-C | 137 mm | 274,2 | 78,5 | 37,00 kW |
| Sub TWI 6.60-20-C-SD | 137 mm | 274,2 | 78,5 | 37,00 kW |
| Sub TWI 6.18-01-CI | 95 mm | 11,3 | 27 | 0,55 kW |
| Sub TWI 6.18-02-CI | 95 mm | 22 | 27 | 1,50 kW |
| Sub TWI 6.18-04-CI | 95 mm | 42,6 | 27 | 2,20 kW |
| Sub TWI 6.18-05-CI | 95 mm | 53,7 | 27 | 3,00 kW |
| Sub TWI 6.18-06-CI | 95 mm | 63,8 | 27 | 3,00 kW |
| Sub TWI 6.30-02-CI | 95 mm | 22,2 | 42,1 | 2,20 kW |
| Sub TWI 6.30-03-CI | 95 mm | 33 | 42,1 | 3,00 kW |
| Sub TWI 6.50-02-CI | 95 mm | 24,8 | 60,1 | 3,00 kW |
