Ürün serisi tanımı
Özellikler/Ürün avantajları
- Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
- Takılabilir IF modülleri ile bus iletişimi için opsiyonel arayüz
- Yeşil düğme teknolojisi ve ekran ile kolay kullanım
- Entegre ikiz pompa yönetimi
- Trip elektronikli entegre motor tam koruması (KLF)
Konstrüksiyon
Elektronik regülasyonlu kuru rotorlu tekli pompa, Inline tipi, flanş bağlantılı, ve otomatik performans uyarlamalı
Uygulama
Isıtma suyu pompalanması (VDI 2035’e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım/İşlev
İşletim tipleri
- Sabit fark basıncı için Δp-c
- Değişken fark basıncı için Δp-v
- PID kontrolü
- Kontrol modu (n=sabit)
Manüel kumanda paneli
- Yeşil düğme ve ekran
Manuel işlevler
- Fark basıncı hedef değerinin ayarı
- Devir ayarı (manuel kontrol modu)
- İşletim tipi ayarı
- Pompada AÇ/KAPAT ayarı
- Tüm işletme parametrelerinin konfigürasyonu
- Hata onaylama
Harici kumanda fonksiyonları
- Kumanda girişi “Öncelik kapalı”
- “Harici pompa değişimi” kumanda girişi (sadece çift pompalı işletimde etkindir)
- Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
- Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
- Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
- Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
- Genel arıza sinyali SSM
- Toplu işletim bildirimi SBM
Veri alışverişi
- IR monitörü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
- Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
- Entegre edilmiş trip elektronikli tam motor koruması
- Erişim kilidi
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
- Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
- Ana/yedekli işletim 24 saat sonra pompa değişimi
- Paralel işletim
- İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Тeslimat kapsamı
- Pompa
- Montaj ve işletme kılavuzu
Tip kodlaması
Örnek | IL-E 50/170-7,5/2-R1 |
IL-E | Elektronik ayarlı Inline ikiz pompa |
50 | Boru bağlantısı nominal çapı DN |
170 | Nominal çark çapı |
7,5 | Nominal motor gücü P2 kW olarak |
2 | Kutup sayısı |
R1 | Basınç sensörsüz model |
Teknik veriler
- İzin verilen ısı aralığı -20 °C ilâ +140 °C
- Elektrik şebekesi bağlantısı
- 3~440 V ±%10, 50/60 Hz
- 3~400 V ±%10, 50/60 Hz
- 3~380 V %-5 %+10, 50/60 Hz
- Koruma sınıfı IP 55
- Nominal çap DN 40 ilâ DN 200
- Maks. işletme basıncı 16 bar
Malzemeler
- Pompa gövdesi ve laterna: EN-GJL-250
- Çark
- Standart model: EN-GJL-200
- Özel model: Bronz CuSn 10
- Mil: 1.4122
- Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Açıklama/Konstrüksiyon
Inline tipi, tek kademeli, alçak basınç santrifüj pompası
- Mekanik salmastra
- Flanşlı bağlantı
- Laterna
- Kaplin
- Entegre elektronik devir regülasyonlu motor

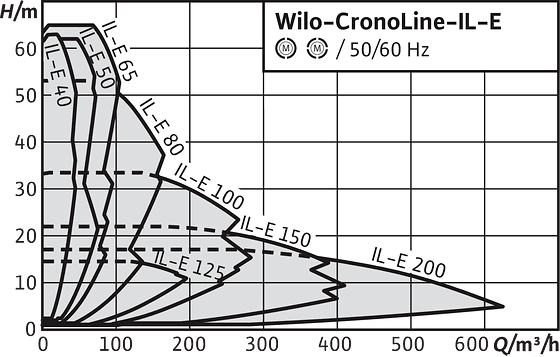

Genel karakteristik alanı
CronoLine-IL-E
