- Islak ve kuru kurulum uygulaması için kendinden soğutmalı motor
- Korozyona dayanıklı paslanmaz çelik motor muhafazası 1.4404’den
- Tıkanmayan, patentli hidrolik
- Uzunlamasına suyu geçirmez kablo girişi
- Hafiftir
Konstrüksiyon
Sabit ve taşınabilir ıslak kuruluma ve sabit kuru kuruluma uygun, sürekli işletim için atık su dalgıç motorlu pompa.
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- Foseptik içeren atık sular
- Foseptik ve uzun lifli bileşenler içermeyen, ön temizliği yapılmış atık su
- Proses suyu
- Kirli su
Donanım/İşlev
- Termik motor denetimi
- Motorda sızdırmazlık denetimi
- ATEX sertifikası
- Soğutma kılıfı
Тeslimat kapsamı
- 10 m bağlantı kablosuna sahip bağlanmaya hazır pompa (açık kablo uçlu)
- Montaj ve kullanma kılavuzu
Tip kodlaması
örn. | Wilo-Drain TP 80E160/17 |
TP | Dalgıç motorlu pompa |
80 | Nominal çap [mm] |
E | Tek kanallı çark |
160 | Çarkın nominal çapı [mm] |
17 | Güç P2 [kW] (= değer/10 = 1,7 kW) |
Teknik veriler
- Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
- İşletim tipi – su altında ve üstünde: S1
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Maks. akışkan sıcaklığı: 3 – 40 °C
- Serbest küresel geçiş: 80 ve/veya 95 mm
- Maks. daldırma derinliği: 20 m
Malzemeler
- Pompa gövdesi: PUR
- Çark: PUR
- Mil: Paslanmaz çelik 1.4404
- Pompa tarafında mekanik salmastra: SiC/SiC
- Motor tarafında mekanik salmastra: C/Cr
- Statik conta: NBR
- Motor gövdesi: Paslanmaz çelik 1.4404
Açıklama/Konstrüksiyon
Sabit ıslak / kuru kurulum ve taşınabilir ıslak kurulum için dalgıç tipi blok ünitesi olarak dalgıç motorlu atıksu pompası.
Hidrolik
Basınç tarafındaki çıkış, yatay DN 80 veya DN 100 flanş bağlantıları olarak uygulanmıştır. Çark biçimi olarak tek kanallı çarklar kullanılır.
Motor
Standart olarak, tıkanmayan soğutma kılıflı yüzey soğutmalı motorlar. Bunlar sayesinde ısı doğrudan akışkana iletilir. Böylece üniteler su altında ve üstünde sürekli veya fasılalı işletimde kullanılabilirler.
Ayrıca motor, bir sızdırmazlık denetimi ve termik motor denetimi ile donatılmıştır. Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Kablo gelişi uzunlamasına su sızdırmaz, standart kablo uzunluğu 10 m’dir.
Yalıtım
Akışkan ve pompa tarafındaki sızdırmazlık, dönüş yönünden bağımsız iki mekanik salmastra tarafından sağlanmaktadır.

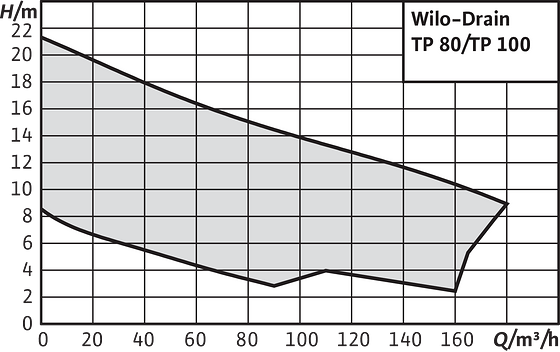

Genel karakteristik alanı
Wilo-Drain TP 80/100


| Sayfa formatı | 209.9 x 297.0 mm |
| Sayfa sayısı | 12 |
| Ürün tanımı | Basma yüksekliği maks. H | Debi maks. Q | Optimum debi Qopt | Nominal akım IN | Nominal motor gücü P2 |
| Drain TP 80E160/17 | 9,00 m | 75 m³/h | 66,39 m³/h | 6,40 A | 1,70 kW |
| Drain TP 80E170/21 | 10,00 m | 85 m³/h | 64,58 m³/h | 6,70 A | 2,10 kW |
| Drain TP 80E190/29 | 13,00 m | 100 m³/h | 79,59 m³/h | 7,30 A | 2,90 kW |
| Drain TP 80E210/37 | 15,00 m | 100 m³/h | 92,69 m³/h | 8,50 A | 3,70 kW |
| Drain TP 80E230/40 | 17,00 m | 95 m³/h | 90,72 m³/h | 9,50 A | 4,00 kW |
| Drain TP 100E210/52 | 16,00 m | 165 m³/h | 111,7 m³/h | 14,10 A | 5,20 kW |
| Drain TP 100E230/70 | 19,00 m | 175 m³/h | 124,2 m³/h | 16,70 A | 7,00 kW |
| Drain TP 100E250/84 | 21,00 m | 180 m³/h | 128,1 m³/h | 18,80 A | 8,40 kW |
| Drain TP 100E190/39 | 12,00 m | 160 m³/h | 95,77 m³/h | 12,50 A | 3,90 kW |
