Wilo-SiFire Easy

• EN 12845 normuna göre tasarlanmış ve basınç kaybı açısından optimize edilmiş, elektrik veya dizel tahrikli sistem; sistem basıncını korumak için Jockey pompalı.
• Güvenli taşıma ve basit kurulum için esnek, modüler ve sağlam konstrüksiyonlu.
• Pompanın korunması için baypas debili ve kolay bakım için sökülebilir kaplinli
• Güncel işletim durumunu doğrudan görüntüleme özellikli EC-Fire kumandası sayesinde, en üst düzeyde regülasyon kalitesi ve optimum kumanda kolaylığı
• Asgari seviyede vibrasyonlar için özel temel kasalıdır, kablolar konstrüksiyon içerisinde döşenmiştir ve bu şekilde azami güvenilirlik ve kullanım ömrü sunar.

Konstrüksiyon

EN 12845’e göre söndürme suyu beslemesi için basınç yükseltme sistemleri

Modele bağlı olarak yatay temel kasalı, EN 733 –, sökme kaplinli 1 veya 2 pompa, elektrikli veya dizel motor ve çok kademeli düşey elektrikli Jockey pompa dahil.

Uygulama

Konutlar, bürolar ve idari binalar, oteller, hastaneler, alışveriş merkezleri ve endüstriyel binalardaki sprinklerli yangın söndürme sistemleri için tam otomatik su temini.

Donanım/İşlev

• 32-200 ila 100-250 serilerinin yatay ana kasalı, IE3 eşdeğeri standart veya dizel motorlu 1 veya 2 pompa (5,5 kW’a kadar IE2)
• Sıfır pompalama miktarında aşırı ısınmadan kaçınmak için doğrudan ana pompa gövdesine monte edilmiş diyaframa sahiptir
• MVIL-1 b-veya MVI-1 serisinin Jockey pompası; basınç şalterli ve dikey basınç depolu 20 lt, PN16
• Her pompa için sağlam askı konstrüksiyonuna sabitlenmiş olan birer kumanda panosu. Model EC Fire E elektrik motoru için ve D dizel motoru için, her ikisi de Jockey pompa için Easy Controller, plus J ile donatılmıştır
• Elektro galvanize çelikten temel çerçevesi, çıkış dağıtıucısı için, yüksekliği ayarlanabilen tutuculu
• Borular paslanmaz çelik; epoksi reçine kaplamalı. Flanşlı dağıtıcı
• Her pompanın son basınç tarafında emniyet kilitli kapatma klapesi
• Her pompanın son basınç tarafında çekvalf
• Çift basınç şalterli, manometreli, çekvalflı bir devre, otomatik başlatma amacıyla ana ve yedek pompa için valf
• EN 12845 standardında talep edilen parametrelere uygun olarak devir sayısı sınırlaması için, ana ve yedek pompanın son basınç tarafında ortak merkezli koni
• Pompaların besleme tankı için bağlantı DN2″
• Son basınç tarafında basınç ölçümü
• Yalnız dizel motorlu model için:
  • Pompanın son basınç tarafında titreşim sönümleme kovanı
  • Pompanın temel çerçevesinin altında titreşim sönümleyici
  • Doluluk seviyesi sensörlü ve altı saat bağımsız çalışma için yeterli hacme sahip yakıt tankı
  • Temel çerçevesinde 2 akü ve EC Fire kumanda cihazında akü şarj cihazı
• Aksesuar istek üzerine:Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Tesis EN 12845 normuna uygundur
  •  Yatay giriş deposu 500 lt, LL alarmı (su eksikliği) için şamandıralı valf ve basınç şalteri
  • Akış ölçer: Emiş tarafında eksantrik konili yapı seti, kelebek klape ve kol veya el çarkı ile komple
  • Valflı vakum ölçer
  • Elektrik kontaklı valfler
  • Dağıtıcı için titreşim sönümleme kovanı
  • A ve B kademelerinin alarmlarının aktarılması için uzaktan kumanda paneli
  • Akü için yoğunluk ölçer
  • Dizel motor için yedek parça seti
  • Dizel motor için susuturucu (30 dBA)
  • Dizel motor için hidrolik ısı eşanjörü

Тeslimat kapsamı

• Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme tesisi
• Ambalaj
• Montaj ve kullanma kılavuzu
• Gerekli aksesuar talep üzerine

Tip kodlaması

Teknik veriler

• Şebeke bağlantısı 3~400 V, 50 Hz (dizel pompasının kumanda alanı için 1~230 V, 50 Hz)
• IE3’e (5,5kW’a kadar IE2) eşdeğer standart motorlar, direkt enjeksiyonlu dizel motor veya hava veya su soğutmalı turbo dizel motor
• Ortam sıcaklığı maks. +4°C ila +40°C (bir dizel pompası takıldığında +10°C ila +40°C)
• Medientemperatur max. +40°C
• Maks. işletme basıncı 10 bar
• Maks. giriş basıncı 6 bar
• Hacim akışı 10 m³/saat ila 350 m³/saat
• Maks. basma yüksekliği 90m
• Bağlantı nominal çapları basınç tarafında DN 65 ila DN 150
• Bağlantı nominal çapları giriş tarafında DN 50 ila DN 125
• Şalter dolabının koruma türü IP54
• EN 733’e göre ana/yedek pompa ile yatay temel çerçeve
• Epoksi reçineyle cilalanmış boru hatları ve hidrolik bağlantılar
• İzin verilen akışkanlar:Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Tesis EN 12845 normuna uygundur
  •  Zararsız, temiz su
  • Söndürme suyu

Malzemeler

Yatay temel kasalı pompa için

• Paslanmaz çelik çarklar AISI 316/ 1.4401
• Pompa gövdesi pik dökümden EN-GJL-250
• Paslanmaz çelik mil AISI 431/ 1.4057
• Bronz sabit aşınma halkası

Jockey pompa için

• Paslanmaz çelik çarklar AISI 304/ 1.4301
• Pik döküm pompa gövdesi EN-GJL-250 (paslanmaz çelik MVI için AISI304/1.4301)
• Paslanmaz çelik mil AISI 304/ 1.4301
• O-ring contalar EPDM’den

Açıklama/Konstrüksiyon

• Ana kasa: Kumanda dolapları ve çıkış dağıtıcıları için tutuculu, elektro galvanize çelikten profillerden üretilmiştir. Alt tarafta forklift için özel dikdörtgen delikler ve kaldırma kayışları için entegre kancalar bulunmaktadır. Üst tarafta her iki tarafta yan profiller sistemin hareket ettirilirken veya kaldırılırken rijit kalmasını desteklemektedir.
• Arka tarafta, valfın pozisyonunun ve manometrenin görülmesi için plastik kapak.
• Borulama: Tüm boru sistemi epoksi reçinesi ile kaplanmış çelikten; tüm piyasa malı boru hattı materyalleri için uygundur; boruların ölçüleri basınç yükseltme sisteminin toplam hidrolik gücüne uygun olmalıdır
• Pompalar: Yatay temel kasalı – EN 733 –, sökülebilir kaplinli 1 veya 2 pompa, elektrik veya dizel motorlu.
• Pompanın iç parçalarına motorun veya boruların hareket ettirilmesine gerek kalmadan ulaşılabilmesi için Back-Pull-Out modeli.
• Armatürler: Ana pompalar son basınç tarafından bir kesme ve bir çekvalf klapesi ile donatılmıştır, her ikisi epoksi reçineri ile kaplanmıştır ve bir flanşlı bağlantı için uyarlanmıştır.
• Diyaframlı basınç tankı: Diyaframlı basınç haznesi 20 l/PN16, Jockey pompanın son basınç tarafında, tahliye tapalı.
• Tank: Yakıt tankı epoksi reçinesi kaplanmış metalden oluşur ve kumanda dolabının tutucusunun arkasında bulunur
• Sensörler ve ekran: 2 basınç şalteri, her pompa için 2/16 bar, son basınç tarafında, pompayı başlatmanın ECFire kumanda ve ayar ünitesi üzerinden aktifleştirilmesi için. Son basınç tarafındanki manometre (ø 63 mm) arka duvarın ortasında bulunur.
• Kumanda ve ayar ünitesi: Sistem standart olarak, elektrikli veya dizel motor ve Jockey pompa için ayrı birer şalter/ayarlama cihazı (EC Fire) ile donatılmıştır.

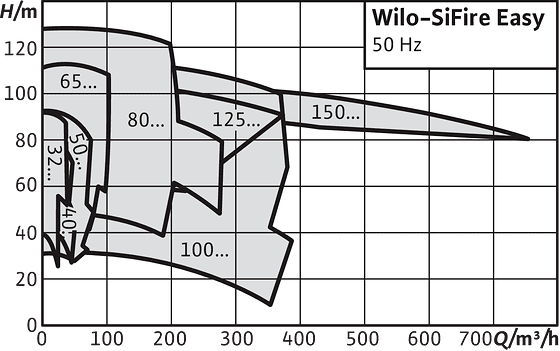

Genel karakteristik alanı

Wilo-SiFire Easy
