Ürün serisi tanımı
- Sistem, DIN 1988 (EN 806) normunun tüm gerekliliklerine uygun sağlamlıktadır
- Pompada akışkana temas eden tüm parçalar için WRAS/KTW/ACS ruhsatı (EPDM modeli)
- IE3 IEC norm motorlarıyla birlikte Helix V ürün serisinin verimliliği yüksek pompa hidroliği
- Motoru sökmeden, mekanik salmastranın değişimi için sökülebilir kaplin (7,5 kW’den itibaren)
- Akışkanla temas eden komponentler korozyona dayanıklıdır
- Kullanılan CE kumanda cihazı sayesinde sorunsuz ayarlanabilir ve işletimi güvenilirdir
- Optimum çalışma alanı için ön ayar ve fabrika tarafından kontrol (EN 10204 – 3.1’e istinaden kontrol sertifikası dahil)
Konstrüksiyon
2 ila 4 paralel bağlı, normal emişli, paslanmaz çelikten üretilmiş, dikey yüksek basınç santrifüj pompalı hidrofor sistemi. Ana kasaya monte edilmiş paslanmaz çelik boru düzeni, gerekli olan tüm ölçü ve ayar tertibatları ile kumanda/regülasyon cihazı dahil bağlanmaya hazır biçimde.
Uygulama
- Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
- Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu ve kullanma suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangın koruma makamlarının izniyle) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım/İşlev
- IE3 norm motorlu Helix V 4 ila Helix V 52 arasındaki ürün serileri için sistem başına 2 – 4 pompa
- Economy CE regülasyon cihazı üzerinden otomatik pompa kumandası
- Akışkanla temas eden komponentler korozyona dayanıklıdır
- Gövde sesinin yalıtımı için yüksekliği ayarlanabilen salınım sönümleyicili, galvanizli çelik ana kasa
- Boru tesisatı 1.4301 paslanmaz çelikten
- Kapatma armatürü her pompada emme ve basınç tarafında
- Çekvalf, her pompada basınç tarafında
- Basınç sensörü, son basınç tarafında
- Manometre (ön basınç tarafında) opsiyonel olarak temin edilir
- Manometere (basma tarafında)
- Su eksikliği koruması opsiyonel olarak temin edilir
Тeslimat kapsamı
- Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
- Ambalaj
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örn.: | Wilo-CO-2 Helix V 405/CE |
CO | Kompakt basınç yükseltme tesisi |
2 | Pompa adedi |
Helix V | Pompa ürün serisi |
4 | Tekli pompanın nominal debisi [m3/saat] |
05 | Tekli pompanın kademe sayısı |
CE | Regülatör ünitesi; CE = Controller Economy |
Teknik veriler
- Elektrik şebekesi bağlantısı 3~400 V ± %10, 50 Hz
- Akışkan sıcaklığı maks. 50 °C
- Ortam ısısı maks. 40 °C
- Maks. işletme basıncı 16 bar (25 bar opsiyonel)
- Giriş basıncı 10 bar
- Bağlantı nominal çapları basma tarafında R 1½ – DN 200
- Bağlantı nominal çapları giriş tarafında R 1½ – DN 200
- Nominal devir sayısı 2900 d/dak
- Koruma sınıfı IP54 (CE regülasyon cihazı)
- Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
- İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Sistem DIN 1988 (EN 806) normuna uygundur.
- İçme suyu ve sıcak içme suyu
- Soğutma suyu
- Söndürme suyu
Malzemeler
Helix V 4 – Helix V 16
- Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
- Pompa gövdesi 1.4301 paslanmaz çelikten
- 1.4057 paslanmaz çelikten mil
- EPDM O-ring contalar, mil koruma kovanı
- Boru tesisatı 1.4301 paslanmaz çelikten
Helix V 22 – Helix V 52
- Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
- Pompa gövdesi, KTL kaplama EN-GJL 250 pik dökümden
- 1.4057 paslanmaz çelikten mil
- EPDM O-ring contalar, mil koruma kovanı
- Boru tesisatı 1.4301 paslanmaz çelikten
Açıklama/Konstrüksiyon
- Ana kasa: Galvanizli çeliktir ve daha kapsamlı gövde sesi yalıtımı için yüksekliği ayarlanabilen salınım sönümleyiciler ile donatılmıştır; talep üzerine farklı modeller de sunulur.
- Boru sistemi: Boruların tamamı paslanmaz çeliktir, klasik olarak kullanılan tüm boru hattı malzemeleriyle bağlantı için uygundur
- Boru sistemi, hidrofor sisteminin hidrolik toplam gücüne göre boyutlandırılmıştır
- Pompalar: Helix V 4 – Helix V 52 ürün serilerine ait 2 ila 4 paralel bağlı pompa
- Akışkanlara temas eden tüm pompa parçaları paslanmaz çeliktir; talep üzerine farklı modeller de sunulur
- Akışkanla temas eden tüm parçalar için KTW/WRAS/ACS onayı
- Armatürler: Her pompa emme ve basınç tarafında DVGW test işaretli bir standart kapama armatürüyle ve basınç tarafında DVGW/KTW onaylı geri akış önleyiciyle donatılmıştır
- Basınç sensörü: 4 ila 20 mA, merkezi Easy Controller CE kumanda düzeni için son basınç tarafına yerleştirilmiştir
- Basınç göstergesi: Son basınç tarafında ø 63 mm manometre üzerinden
- Son basınç göstergesi ayrıca, Easy Control CE Contoller üzerindeki alfa sayısal LCD ekranında dijital olarak da verilir
- Kumanda cihazı: Sistem standart olarak Easy Controller CE ile donatılmıştır

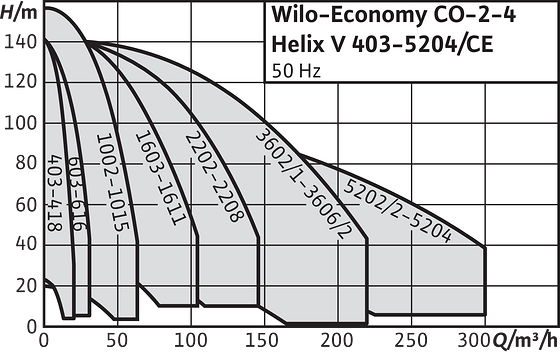

Genel karakteristik alanı
Wilo-Economy CO Helix V…/CE
