Wilo-SiBoost Smart (FC) Helix V

• DIN 1988 (EN 806) normuna göre sağlam sistem
• 2 ilâ 4 paralel bağlı, Helix V ürün serisi dikey paslanmaz çelik yüksek basınç santrifüj pompa
• Yüksek verimli pompa hidroliği
• Komple sistem basınç kaybına karşı optimize edilmiştir
• Kumanda/regülasyon cihazı SC, sistemi izlemek için iletişim yeteneklidir, LC ekran, döner düğmeyle basit menü kullanımı ve ayar, ana yük pompasını kademesiz olarak düzenlemek için frekans konvertörlü/konvertörsüz

Konstrüksiyon

Verimliliği yüksek, bağlanmaya hazır su temin sistemi (normal emişli). 2 ilâ 4 paralel bağlı, dikey düzende paslanmaz çelikten üretilmiş, kuru rotorlu, Helix V serisi yüksek basınç santrifüj pompaları; Smart Controller SC dahil (FC frekans konvertörlü veya konvertörsüz temin edilebilir).

Uygulama

• Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
• Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu ve kullanma suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangın koruma makamlarının izniyle) veya diğer kullanıma yönelik suların basılmasında kullanılır

Donanım/İşlev

• Tesis başına Helix V 4 ila Helix V 52 ürün serisi 2-4 pompa, 0,75 kW ve üstü IE3 norm motor ile (daha düşük motor gücü için opsiyonel)
• Smart Controller SC üzerinden otomatik pompa kumandası. Smart FC modeli ayrıca kumanda kutusunda bir frekans konvertörü ile donatılmıştır
• Akışkanla temas eden komponentler korozyona dayanıklıdır
• Ana kasa çinkolanmış çelik, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler, kablo kılavuzu ve entegre kaldırma düzeneği ile
• Kapatma armatürü her pompada emme ve basınç tarafında
• Çekvalf, her pompada basınç tarafında
• Diyaframlı basınç tankı 8 l, PN 16, basınç tarafında
• Basınç verici, basınç tarafında
• Manometre, basınç tarafında
• Opsiyonel olarak manometreli su eksikliği koruması, basınç tarafında

Тeslimat kapsamı

• Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
• Ambalaj
• Montaj ve kullanma kılavuzu

Tip kodlaması

Teknik veriler

• Elektrik şebekesi bağlantısı 3~230 V/400 V ± % 10, 50 Hz
• Maks. akışkan sıcaklığı 50 °C (70 °C opsiyonel)
• Ortam ısısı maks. 40 °C
• Maks. işletme basıncı 16 bar (25 bar opsiyonel)
• Giriş basıncı 10 bar
• Bağlantı nominal çapları basma tarafında R 1½” – DN 200
• Bağlantı nominal çapları giriş tarafında R 1½” – DN 200
• Nominal devir hızı 2850 d/dak
• Koruma sınıfı IP54 (regülasyon cihazı SC)
• Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
• İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Sistem DIN 1988 (EN 806) normuna uygundur

  • İçme suyu ve sıcak içme suyu
  • Soğutma suyu
  • Söndürme suyu

Malzemeler

Helix V 4 – Helix V 16

• Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
• Pompa gövdesi 1.4301 paslanmaz çelikten
• 1.4057 paslanmaz çelikten mil
• 1.4404 mil koruma kovanı
• EPDM’den O-ring contaları (FKM conta talep üzerine)
• Boru tesisatı 1.4301 paslanmaz çelikten

Helix V 22 – Helix V 52

• Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
• Pompa gövdesi paslanmaz çelik 1.4308 veya KTL kaplama EN-GJL 250 pik döküm
• 1.4057 paslanmaz çelikten mil
• 1.4404 mil koruma kovanı
• EPDM’den O-ring contaları (FKM conta talep üzerine)
• Boru tesisatı 1.4301 paslanmaz çelikten

Açıklama/Konstrüksiyon

• Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
• Borulama: Komple borulama paslanmaz çelik, kullanılan tüm geleneksel boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
• Pompalar: Helix V 4 ila Helix V 52 ürün serisinden paralel bağlı 2 ila 4 pompa; akışkanla temas eden tüm pompa parçaları Helix VE 4 – Helix VE 16 ürün serileri için paslanmaz çeliktir ya da Helix VE 22 – Helix VE 52 ürün serileri için paslanmaz çelik/KTL kaplamalı pik dökümdür; talep üzerine başka modeller uygulanabilir. Akışkanla temas eden tüm parçalar için KTW/WRAS/ACS onayı
• Armatürler: Her pompa emme ve basınç tarafında DVGW test işaretli bir standart kapama armatürüyle ve basınç tarafında DVGW/KTW onaylı geri akış önleyiciyle donatılmıştır
• Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan butil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır
• Basınç verici: 4 ilâ 20 mA, basma tarafında düzenlenmiş olup merkezi Smart Controller SC’nin kumanda edilmesi için kullanılır
• Basınç göstergesi: Çıkış basıncı tarafına manometre (ø 63 mm) yerleştirilmiştir; çıkış basıncı, Smart Controller SC alfa sayısal LCD ekranında ayrıca dijital olarak gösterilir
• Kumanda cihazı/Regülatör: Tesis standart olarak bir «Smart Controller» SC ile donatılmıştır; FC modelleri ayrıca frekans konvertörüne sahiptirler

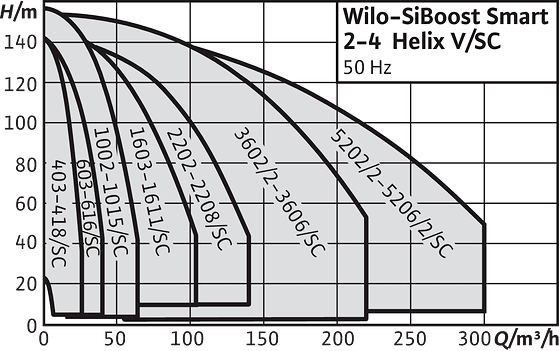

Genel karakteristik alanı

SiBoost Smart
