Wilo-Economy CO-1 MVIS…/ER

• Islak rotorlu paslanmaz çelik yüksek basınçlı santrifüj pompası sayesinde neredeyse sessiz çalışan sistem.
• benzer hidrolik gücü olan geleneksel sistemlere göre 20 dB[A] kadar daha sessizdir
• MVIS pompa ürün serisinin -ER-1- kumanda ünitesiyle birleştirilmesi nedeniyle işletimi güvenlidir

Konstrüksiyon

Islak rotorlu model bir normal emişli yüksek basınç santrifüj pompalı su temin sistemi

Uygulama

• Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
• Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır

Donanım/İşlev

• MVIS ürün serisinden 1 pompa
• Maksimum kademe sayısı: 10
• Trifaze akım ıslak rotorlu motor
• Akışkanla temas eden parçalar korozyona dayanıklıdır
• Ana kasa 1.4301 paslanmaz çelikten, çinkolanmış, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile
• Kapatma armatürü, basınç tarafında
• Çekvalf, basınç tarafında
• Diyaframlı basınç tankı 8 l, PN16, basınç tarafında

Тeslimat kapsamı

• fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
• Ambalaj
• Montaj ve işletme kılavuzu

Tip kodlaması

Teknik veriler

• Elektrik şebekesi bağlantısı 3~230/400 V ± % 10, 50 Hz (diğer modeller talep üzerine)
• Akışkan sıcaklığı maks. 50 °C
• Ortam ısısı maks. 40 °C
• İşletme basıncı 6 bar
• Giriş basıncı 6 bar
• Kumanda basıncı kademeleri 6/10/16 bar
• Bağlantı nominal çapları giriş tarafında Rp 1¼ – Rp 1½
• Nominal bağlantı çapları basma tarafında R 1¼
• Nominal devir sayısı 2800 d/dak
• Koruma sınıfı IP54 (regülasyon cihazı ER)
• Kumanda gücü P2 maks., maks. 10 A = 4 kW’de (4 kW’nin üstündeki müteakip elektromekanik güç modülünde)
• Şebeke tarafından koruma [AC 3] motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
• İzin verilen akışkanlar (diğer akışkanlar talep üzerine):Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
  • Çökelti maddesi içermeyen temiz su
  • Kullanma suyu, soğuk su, soğutma suyu ve yağmur suyu
  • İçme suyu
  • Söndürme suyu

Malzemeler

• Ayak paslanmaz çelik 1.4301
• Çarklar paslanmaz çelik 1.4301
• Kademe bölmeleri paslanmaz çelik 1.4301
• Basınç gömleği paslanmaz çelik 1.4301
• Mil paslanmaz çelik 1.4122
• Yatak/mekanik salmastra karbon, suni reçine emprenyeli
• Borulaması paslanmaz çelik 1.4571

Açıklama/Konstrüksiyon

• Bağlanmaya hazır su besleme tesisi olup, paslanmaz çelikten imal edilen, amortisörlü bir ana kasa üzerinde kurulmuş olan, borulaması paslanmaz çelikten, gerekli tüm armatürlere ve kesme düzenlerine sahip (giriş tarafındaki kesme düzeni hariç), basınç devresi montaj takımlı, paslanmaz çelik yüksek basınç santrifüj pompası, ıslak rotorlu (MVIS) versiyon olarak ve ER-1 kumanda cihazı ile birlikte bağlanmaya hazır şekilde monte edilmiş ve kabloları hazırlanmış durumadır; Kumanda cihazında su eksikliği koruması için trip elektroniği mevcuttur.
• Diyaframlı basınç tankı: 8 l/PN16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
• Kumanda cihazı: Sistem standart olarak bir ER-1 tasarruf regülatörü ile donatılmıştır.

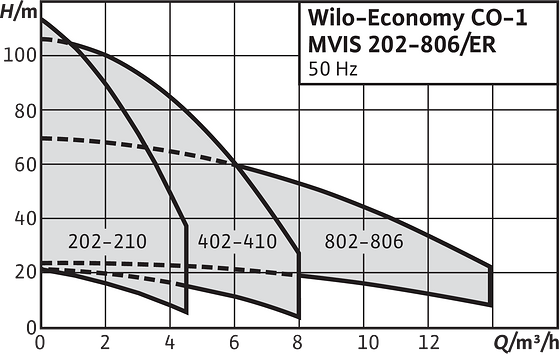

Genel karakteristik alanı

Economy CO-1 MVIS
