Ürün serisi tanımı
- Kolay: Wilo-Connector (elektrikli hızlı konektör), açma/kapatma şalteri, doldurma ve boşaltma kapakları, büyütülmüş ayak sabitleyici
- Verimli: Verimliliği yüksek, düşük elektrik tüketimi ve motor optimizasyonu sayesinde kompak yapı
- Ekonomik: Talepleri mükemmel düzeyde karşılayan küçük motor
- Sessiz (56 dB(A) – 64 dB(A) arası ses seviyesi)
- Yenilikçi pompa tasarımıyla Domestic-Pump modeli (şahsi su temini için pompa)
Konstrüksiyon
Çok kademeli santrifüj pompa, normal emişli (HiMulti 3) veya kendinden emişli (HiMulti 3 P) model
Uygulama
- Su temini (ACS ve KTW uyarınca içme suyu sertifikaları, S1 modelinde WRAS sertifikası dahil)
- Yağmurlama
- Sulama ve spreyleme
- Yağmur suyundan yararlanma
Donanım/İşlev
- Doğrudan flanşlanan motor
- Termik motor koruma fişi, model 1~230 V
Тeslimat kapsamı
- Pompa
- Giriş borusuna manuel bağlantı için contalı, iki adet plastik konektör
- Wilo-Connector (elektrikli hızlı konektör)
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örnek: | HiMulti 3-24 P/1/5/230 |
HiMulti | şahsi su temini için çok kademeli yatay santrifüj pompa (Hi = Home Intelligence) |
3 | Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium) |
2 | Nominal debi m³/saat olarak |
4 | Çark sayısı |
P | P = kendinden emişli model için (bilgi yoksa = normal emişli model) |
1/5/230 | Alternatif akım 1~230 V, 50 Hz |
S1 | S1 (opsiyonel) = WRAS ruhsatı için mekanik salmastra tipi (bilgi yoksa = KTW ve ACS ruhsatı için) |
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
- İzin verilen akışkan sıcaklığı: 0 °C ila +40 °C (10 dak için +55 °C)
- İzin verilen çevre sıcaklığı: -15 °C ila +40 °C
- İzin verilen depolama sıcaklığı: -30 °C ila +60 °C
- İzin verilen maks. işletme basıncı: 8 bar
- İzin verilen maks. giriş basıncı: 3 bar
- Koruma sınıfı: IP 44
- Emme tarafı bağlantısı: Rp1
- Basınç tarafı bağlantısı: Rp1
Malzemeler
- ACS, WRAS ve KTW uyarınca içme suyu izinli Technopolymer pompa gövdesi
- ACS, WRAS ve KTW uyarınca içme suyu izinli Noryl GF30 çarklar ve kademe kaplaması
- Paslanmaz çelik mil ve pompa kapağı
- Seramik/kömür mekanik salmastra

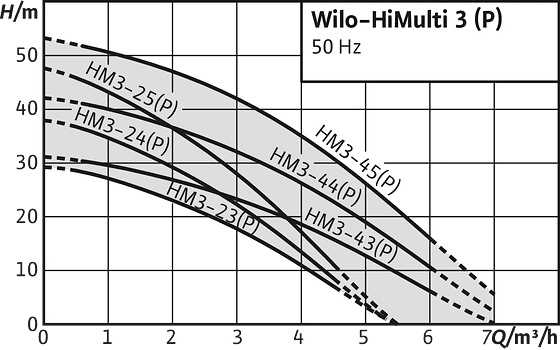

Genel karakteristik alanı
Wilo-HiMulti 3
Grafik
Karşıdan yükleme dosyaları
Wilo-HiMulti 3
| Article Number | 4197440 |
| Edition | 1510 |
| Versiyon numarası | 03 |
| Sayfa formatı | A4 |
| Sayfa sayısı | 15 |
Ürün
| Ürün tanımı | Elektrik şebekesi bağlantısı | Ağırlık brüt yakl. m | Ürün numarası |
|---|---|---|---|
| HiMulti 3 3-23 P | 1~230 V, 50 Hz | 10,0 kg | 4194279 |
| HiMulti 3 3-24 P | 1~230 V, 50 Hz | 10,5 kg | 4194280 |
| HiMulti 3 3-25 P | 1~230 V, 50 Hz | 11,0 kg | 4194281 |
| HiMulti 3 3-43 P | 1~230 V, 50 Hz | 10,0 kg | 4194282 |
| HiMulti 3 3-44 P | 1~230 V, 50 Hz | 11,0 kg | 4194283 |
| HiMulti 3 3-45 P | 1~230 V, 50 Hz | 13,0 kg | 4194284 |
| HiMulti 3 3-23 P-S1 | 1~230 V, 50 Hz | 10,0 kg | 4197369 |
| HiMulti 3 3-24 P-S1 | 1~230 V, 50 Hz | 10,5 kg | 4197370 |
| HiMulti 3 3-25 P-S1 | 1~230 V, 50 Hz | 11,0 kg | 4197371 |
| HiMulti 3 3-43 P-S1 | 1~230 V, 50 Hz | 10,0 kg | 4197372 |
| HiMulti 3 3-44 P-S1 | 1~230 V, 50 Hz | 11,0 kg | 4197373 |
| HiMulti 3 3-45 P-S1 | 1~230 V, 50 Hz | 13,0 kg | 4197374 |
| HiMulti 3 3-23 | 1~230 V, 50 Hz | 10,0 kg | 4189516 |
| HiMulti 3 3-24 | 1~230 V, 50 Hz | 10,5 kg | 4189518 |
| HiMulti 3 3-25 | 1~230 V, 50 Hz | 11,0 kg | 4189520 |
| HiMulti 3 3-43 | 1~230 V, 50 Hz | 10,0 kg | 4189522 |
| HiMulti 3 3-44 | 1~230 V, 50 Hz | 11,0 kg | 4189524 |
| HiMulti 3 3-45 | 1~230 V, 50 Hz | 13,0 kg | 4189526 |
| HiMulti 3 3-23-S1 | 1~230 V, 50 Hz | 10,0 kg | 4197375 |
| HiMulti 3 3-24-S1 | 1~230 V, 50 Hz | 10,5 kg | 4197376 |
| HiMulti 3 3-25-S1 | 1~230 V, 50 Hz | 11,0 kg | 4197377 |
| HiMulti 3 3-43-S1 | 1~230 V, 50 Hz | 10,0 kg | 4197378 |
| HiMulti 3 3-44-S1 | 1~230 V, 50 Hz | 11,0 kg | 4197379 |
| HiMulti 3 3-45-S1 | 1~230 V, 50 Hz | 13,0 kg | 4197380 |
