Ürün serisi tanımı
Özellikler/Ürün avantajları
- Yerden tasarruf ettiren, kompak yapı
Konstrüksiyon
Normal emişli çok kademeli pompa
Uygulama
- Su temini ve basınç yükseltme
- Zanaat ve sanayi
- Yıkama ve spreyleme sistemleri
- Yağmur Suyundan Yararlanma
- Soğutma suyu ve soğuk su devreleri
Donanım/İşlev
- Inline yapı türünde pompa
- Hidrolik 1.4301 (AISI 304), pompa gövdesi EN-GJL-250
- Oval flanş
- Alternatif akım veya trifaze akım motoru
- Entegre termik motor korumalı alternatif akım motoru
Тeslimat kapsamı
- Wilo-MVIL yüksek basınçlı santrifüj pompa
- Rp 1 – Rp 1½ dökme demir oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örnek: | MVIL 107N-16/E/3-400-50-2 |
MVIL | Çok kademeli, dikey yüksek basınçlı santrifüj pompa |
1 | Debi, m3/h olarak |
07 | Çark adedi |
N | Normalize motor |
16 | Azami işletme basıncı, bar olarak |
E | Conta türüE = EPDM |
3 | 1 = 1~ (alternatif akım)3 = 3~ (trifaze akım) |
400 | Bağlantı gerilimi, V olarak |
50 | Frekans, Hz olarak |
2 | Kutup sayısı |
Teknik veriler
- Elektrik şebekesi bağlantısı 1~ 230 V ±%10, 50 Hz
- Elektrik şebekesi bağlantısı 3~ 230 V (±%10), 50 Hz (Δ), 400 V (±%10), 50 Hz (Y)
- Akışkan sıcaklığı -15 ila +90 °C
- İşletme basıncı maks. 10 bar veya maks. 16 bar, modele bağlı
- Giriş basıncı maks. 6 bar veya maks. 10 bar, modele bağlı
- Koruma sınıfı IP54
- Rp 1, Rp 1¼ veya Rp 1½ boru bağlantılarının nominal çapı, modele bağlı
Malzemeler
- Çark 1.4301 (AISI 304) paslanmaz çelik
- Kademe bölmeleri 1.4301 (AISI 304) paslanmaz çelik
- Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4057 (AISI 431), modele bağlı
- EPDM conta
- Gövde kapağı EN-GJL-250 (kataforez kaplamalı)
- Alt gövde bölümü EN-GJL-250 (kataforez kaplamalı)
- Mekanik salmastra SiC/karbon
- Yatak, tungsten karbür

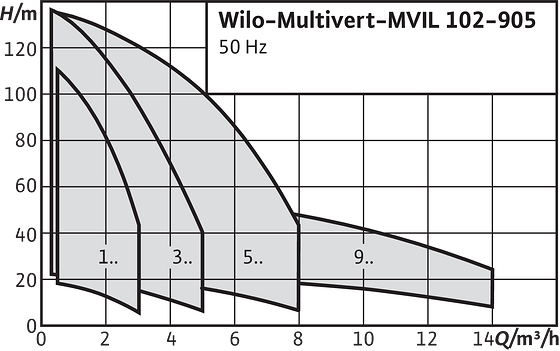

Grafik
Karşıdan yükleme dosyaları
Wilo-MVIL
| Article Number | 4086201 |
| Edition | 1502 |
| Versiyon numarası | 03 |
| Sayfa formatı | A4 |
| Sayfa sayısı | 13 |
Ürün
| Ürün tanımı | Elektrik şebekesi bağlantısı | Nominal motor gücü P2 | Boru bağlantısı | Ağırlık brüt yakl. m | Ürün numarası |
|---|---|---|---|---|---|
| Multivert MVIL 102 (3~400 V) | 3~400 V, 50 Hz | 0,37 kW | DN 32 | 19,5 kg | 4087719 |
| Multivert MVIL 103 (3~400 V) | 3~400 V, 50 Hz | 0,37 kW | DN 32 | 19,8 kg | 4087721 |
| Multivert MVIL 104 (3~400 V) | 3~400 V, 50 Hz | 0,37 kW | DN 32 | 23,1 kg | 4087723 |
| Multivert MVIL 105 (3~400 V) | 3~400 V, 50 Hz | 0,55 kW | DN 32 | 23,4 kg | 4087725 |
| Multivert MVIL 106 (3~400 V) | 3~400 V, 50 Hz | 0,55 kW | DN 32 | 23,7 kg | 4087727 |
| Multivert MVIL 302 (3~400 V) | 3~400 V, 50 Hz | 0,37 kW | DN 32 | 19,6 kg | 4087739 |
| Multivert MVIL 303 (3~400 V) | 3~400 V, 50 Hz | 0,55 kW | DN 32 | 22,9 kg | 4087741 |
| Multivert MVIL 502 (3~400 V) | 3~400 V, 50 Hz | 0,55 kW | DN 32 | 22,7 kg | 4087759 |
| Multivert MVIL 102 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 19,5 kg | 4087791 |
| Multivert MVIL 103 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 19,8 kg | 4087793 |
| Multivert MVIL 104 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 23,1 kg | 4087795 |
| Multivert MVIL 105 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 23,4 kg | 4087797 |
| Multivert MVIL 106 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 26,7 kg | 4087799 |
| Multivert MVIL 107 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 32 | 26,9 kg | 4087801 |
| Multivert MVIL 108 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 32 | 27,2 kg | 4087803 |
| Multivert MVIL 109 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 27,5 kg | 4087805 |
| Multivert MVIL 110 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 27,8 kg | 4087807 |
| Multivert MVIL 112 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 28,3 kg | 4087809 |
| Multivert MVIL 302 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 19,6 kg | 4087811 |
| Multivert MVIL 303 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 22,9 kg | 4087813 |
| Multivert MVIL 304 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 32 | 26,3 kg | 4087815 |
| Multivert MVIL 305 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 32 | 26,7 kg | 4087819 |
| Multivert MVIL 306 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 25,4 kg | 4087821 |
| Multivert MVIL 307 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 27,4 kg | 4087823 |
| Multivert MVIL 308 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 32 | 27,7 kg | 4087825 |
| Multivert MVIL 309 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 32 | 28,1 kg | 4087827 |
| Multivert MVIL 310 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 32 | 28,5 kg | 4087829 |
| Multivert MVIL 502 (1~230 V) | 1~230 V, 50 Hz | 0,55 kW | DN 32 | 22,7 kg | 4087831 |
| Multivert MVIL 503 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 32 | 26,1 kg | 4087833 |
| Multivert MVIL 504 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 26,5 kg | 4087835 |
| Multivert MVIL 505 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 32 | 26,8 kg | 4087837 |
| Multivert MVIL 506 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 32 | 27,2 kg | 4087839 |
| Multivert MVIL 507 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 32 | 27,6 kg | 4087841 |
| Multivert MVIL 902 (1~230 V) | 1~230 V, 50 Hz | 0,75 kW | DN 50 | 28,5 kg | 4087843 |
| Multivert MVIL 903 (1~230 V) | 1~230 V, 50 Hz | 1,10 kW | DN 50 | 28,9 kg | 4087845 |
| Multivert MVIL 904 (1~230 V) | 1~230 V, 50 Hz | 1,50 kW | DN 50 | 29,3 kg | 4087847 |
| Multivert MVIL 107 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 32 | 26,1 kg | 4211055 |
| Multivert MVIL 108 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 32 | 26,4 kg | 4211056 |
| Multivert MVIL 109 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 27,5 kg | 4211057 |
| Multivert MVIL 110 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 27,8 kg | 4211058 |
| Multivert MVIL 112 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 28,3 kg | 4211059 |
| Multivert MVIL 304 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 32 | 25,5 kg | 4211060 |
| Multivert MVIL 305 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 32 | 25,9 kg | 4211061 |
| Multivert MVIL 306 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 25,4 kg | 4211062 |
| Multivert MVIL 307 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 27,4 kg | 4211063 |
| Multivert MVIL 308 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 32 | 32,4 kg | 4211064 |
| Multivert MVIL 309 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 32 | 32,8 kg | 4211065 |
| Multivert MVIL 310 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 32 | 33,2 kg | 4211066 |
| Multivert MVIL 312 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1 | 33,6 kg | 4211067 |
| Multivert MVIL 503 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 32 | 25,3 kg | 4211068 |
| Multivert MVIL 504 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 26,5 kg | 4211069 |
| Multivert MVIL 505 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 32 | 26,8 kg | 4211070 |
| Multivert MVIL 506 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 32 | 31,9 kg | 4211071 |
| Multivert MVIL 507 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 32 | 32,3 kg | 4211072 |
| Multivert MVIL 508 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1¼ | 32,4 kg | 4211073 |
| Multivert MVIL 509 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1¼ | 32,7 kg | 4211074 |
| Multivert MVIL 902 (3~400 V) | 3~400 V, 50 Hz | 0,75 kW | DN 50 | 27,7 kg | 4211075 |
| Multivert MVIL 903 (3~400 V) | 3~400 V, 50 Hz | 1,10 kW | DN 50 | 28,9 kg | 4211076 |
| Multivert MVIL 904 (3~400 V) | 3~400 V, 50 Hz | 1,50 kW | DN 50 | 37,0 kg | 4211077 |
| Multivert MVIL 905 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1½ | 39,2 kg | 4211078 |
| Multivert MVIL 906 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | DN 50 | 39,6 kg | 4211118 |
| Multivert MVIL 907 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | DN 50 | 40,0 kg | 4211122 |
| Multivert MVIL 510 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1¼ | 33,0 kg | 4211126 |
| Multivert MVIL 512 (3~400 V) | 3~400 V, 50 Hz | 2,20 kW | Rp 1¼ | 33,5 kg | 4211130 |
