Ürün serisi tanımı
Özellikler/Ürün avantajları
- Fişi hazır ve komple aksesuarları dahil teslimat sayesinde kurulumu ve ilk çalıştırması kolaydır
- Termik motor koruması
- Pompa (gövde, kademeler, çarklar) komple paslamaz çelikten 1.4301 (AISI 304)
- Kendinden soğutmalı motor, suyun dışında kurulumu da mümkün kılar.
Konstrüksiyon
Dalgıç motorlu pompa, kumanda ve komple aksesuarlı su temin sistemi
Uygulama
- Kuyulardan, sarnıçlardan ve haznelerden basma
- Sulama, yağmurlama veya pompa ile boşaltma
- Su temini
- Yağmur suyundan yararlanma
Donanım/İşlev
- Dalgıç motorlu pompa
- Elektrik şebekesi bağlantısı 1~230 V, 50Hz
- Bağlantı kablosu
- termik motor koruma şalteri
Тeslimat kapsamı
- Pompa
- Komple kumanda
- Polipropilen güvenlik halatı
- İnce emiş filtresi
- Emme hortumu
- Montaj ve kullanma kılavuzları
Tip kodlaması
Örnek: | TWI5-SE 304 EM-FS P&P |
TWI | Paslanmaz çelik dalgıç motorlu pompa |
5 | Pompa çapı (5″) |
[Boşluk] | Pislik tutucu ile emme |
SE | Emiş tarafında bağlantı G 1¼ (yüzerek alma için) |
3 | Nominal debi Q, m³/saat olarak (optimum verimlilik derecesinde) |
04 | Kademe sayısı |
EM | Alternatif akım, 1~230 V, 50 Hz |
DM | Trifaze akım, 3~400 V, 50 Hz |
[Boşluk] | Şamandıra şalter yok |
P&P | Plug & Pump modeli |
Teknik veriler
- Elektrik şebekesi bağlantısı 1~230 V, 50 Hz
- Akışkan sıcaklığı +5 °C ilâ +35 °C
- Maks.. işletme basıncı 10 bar
- Koruma sınıfı IP 68
- emme ve basınç tarafındaki bağlantı Rp 1
Malzemeler
- Pompa gövdesi paslanmaz çelik 1.4301
- Çark Noryl
- Mil paslanmaz çelik 1.4005
- Mekanik salmastra seramik/karbon
- Kademe bölmeleri Noril
- Conta NBR

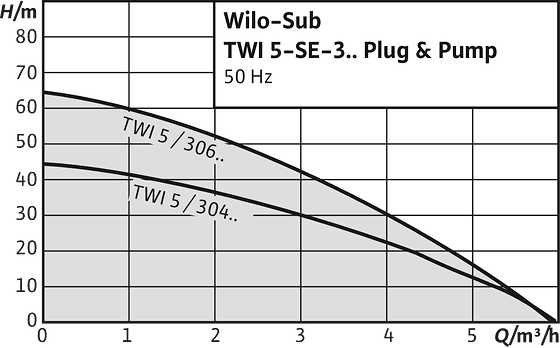

Genel karakteristik alanı
Sub TWI
Grafik
Karşıdan yükleme dosyaları
Ürün
| Ürün tanımı | Motor çapı DM | Basma yüksekliği maks. Hmax | Debi maks. Qmax | Nominal motor gücü P2 |
| Sub TWI 5-SE-304 EM P&P | 127 mm | 44,4 | 5,9 | 0,55 kW |
| Sub TWI 5-SE-306 EM P&P | 127 mm | 64,5 | 5,9 | 0,75 kW |
