Ürün serisi tanımı
- Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
- Yeşil düğme teknolojisi ve ekran ile kolay kullanım
- Farklı iletişim tipleri: Ana/yedek işletimi ve paralel işletim
- Isıtıcı ve klima uygulamalarına uygun, yapılandırılabilir hata davranışı
- Trip elektronikli entegre motor tam koruması (KLF)
Konstrüksiyon
Elektronik ayarlı kuru rotorlu ikiz pompa, Inline yapı türünde flanş bağlantılı ve otomatik güç uyarlamalı
Uygulama
Isıtma suyu pompalanması (VDI 2035’e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım/İşlev
İşletim tipleri
- Sabit fark basıncı için Δp-c
- Değişken fark basıncı için Δp-v
- PID kontrolü
- Kontrol modu (n=sabit)
Manüel kumanda paneli
- Yeşil düğme ve ekran
Manuel işlevler
- Fark basıncı hedef değerinin ayarı
- Devir ayarı (manuel kontrol modu)
- İşletim tipi ayarı
- Pompada AÇ/KAPAT ayarı
- Tüm işletme parametrelerinin konfigürasyonu
- Hata onaylama
Harici kumanda fonksiyonları
- Kumanda girişi “Öncelik kapalı”
- “Harici pompa değişimi” kumanda girişi (sadece çift pompalı işletimde etkindir)
- Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
- Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
- Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
- Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
- Genel arıza sinyali SSM
- Toplu işletim bildirimi SBM
Veri alışverişi
- IR monitörü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
- Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
- Entegre edilmiş trip elektronikli tam motor koruması
- Erişim kilidi
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
- Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
- Ana/yedekli işletim 24 saat sonra pompa değişimi
- Paralel işletim
- İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Тeslimat kapsamı
- Pompa
- Montaj ve işletme kılavuzu
Tip kodlaması
Örnek | DL-E 50/170-7,5/2-R1 |
DL-E | Elektronik regülasyonlu Inline ikiz pompa |
50 | Boru bağlantısı nominal çapı DN |
170 | Nominal çark çapı |
7,5 | Nominal motor gücü P2 kW olarak |
2 | Kutup sayısı |
R1 | Basınç sensörsüz model |
Teknik veriler
- İzin verilen ısı aralığı -20 °C ilâ +140 °C
- Elektrik şebekesi bağlantısı
- 3~440 V ±%10, 50/60 Hz
- 3~400 V ±%10, 50/60 Hz
- 3~380 V %-5 %+10, 50/60 Hz
- Koruma sınıfı IP 55
- Nominal çap DN 40 ilâ DN 200
- Maks. işletme basıncı 16 bar
Malzemeler
- Pompa gövdesi ve laterna: EN-GJL-250
- Çark:
- Standart model: EN-GJL-200
- Özel model: Bronz CuSn 10
- Mil: 1.4122
- Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Açıklama/Konstrüksiyon
Inline yapı türünde, tek kademeli alçak basınçlı ikiz pompa
- Kumanda klapesi
- Mekanik salmastra
- Flanşlı bağlantı
- Braket
- Kaplin
- Entegre edilmiş elektronik devir hızı regülasyonlu tahrik

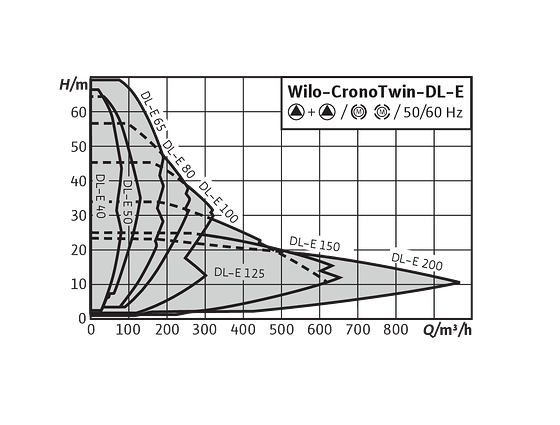

Genel karakteristik alanı
CronoTwin-DL-E
Grafik
Karşıdan yükleme dosyaları
Wilo-CronoLine-IL-E/DL-E/BL-E
| Article Number | 2178829 |
| Edition | 2017-12 |
| Versiyon numarası | 02 |
| Sayfa formatı | 209.9 x 297.0 mm |
| Sayfa sayısı | 72 |
Ürün
| Ürün tanımı | Motor enerji verimliliği sınıfı | Versiyon | Nominal motor gücü P2 | Boru bağlantısı | Yapı boyu l0 |
| CronoTwin-DL-E 40/220-11/2 | – | Fark basıncı sensörü ile | 11,00 kW | DN 40 | 440 mm |
| CronoTwin-DL-E 40/170-5,5/2 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 40 | 340 mm |
| CronoTwin-DL-E 40/200-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 40 | 440 mm |
| CronoTwin-DL-E 50/210-11/2 | – | Fark basıncı sensörü ile | 11,00 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 50/220-15/2 | – | Fark basıncı sensörü ile | 15,00 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 50/160-5,5/2 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 50 | 340 mm |
| CronoTwin-DL-E 50/170-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 50 | 340 mm |
| CronoTwin-DL-E 50/180-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 65/170-11/2 | – | Fark basıncı sensörü ile | 11,00 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 65/200-15/2 | – | Fark basıncı sensörü ile | 15,00 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/210-18,5/2 | – | Fark basıncı sensörü ile | 18,50 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/220-22/2 | – | Fark basıncı sensörü ile | 22,00 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/150-5,5/2 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 65/160-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 80/160-11/2 | – | Fark basıncı sensörü ile | 11,00 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 80/170-15/2 | – | Fark basıncı sensörü ile | 15,00 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 80/190-18,5/2 | – | Fark basıncı sensörü ile | 18,50 kW | DN 80 | 500 mm |
| CronoTwin-DL-E 80/200-22/2 | – | Fark basıncı sensörü ile | 22,00 kW | DN 80 | 500 mm |
| CronoTwin-DL-E 80/130-5,5/2 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 80 | 400 mm |
| CronoTwin-DL-E 80/140-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 80 | 400 mm |
| CronoTwin-DL-E 80/150-7,5/2 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 100/145-11/2 | – | Fark basıncı sensörü ile | 11,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/150-15/2 | – | Fark basıncı sensörü ile | 15,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/160-18,5/2 | – | Fark basıncı sensörü ile | 18,50 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/165-22/2 | – | Fark basıncı sensörü ile | 22,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 40/220-11/2-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 40 | 440 mm |
| CronoTwin-DL-E 40/170-5,5/2-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 40 | 340 mm |
| CronoTwin-DL-E 40/200-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 40 | 440 mm |
| CronoTwin-DL-E 50/210-11/2-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 50/220-15/2-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 50/160-5,5/2-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 50 | 340 mm |
| CronoTwin-DL-E 50/170-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 50 | 340 mm |
| CronoTwin-DL-E 50/180-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 50 | 440 mm |
| CronoTwin-DL-E 65/170-11/2-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 65/200-15/2-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/210-18,5/2-R1 | – | Fark basıncı sensörü yok | 18,50 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/220-22/2-R1 | – | Fark basıncı sensörü yok | 22,00 kW | DN 65 | 475 mm |
| CronoTwin-DL-E 65/150-5,5/2-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 65/160-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 65 | 430 mm |
| CronoTwin-DL-E 80/160-11/2-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 80/170-15/2-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 80/190-18,5/2-R1 | – | Fark basıncı sensörü yok | 18,50 kW | DN 80 | 500 mm |
| CronoTwin-DL-E 80/200-22/2-R1 | – | Fark basıncı sensörü yok | 22,00 kW | DN 80 | 500 mm |
| CronoTwin-DL-E 80/130-5,5/2-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 80 | 400 mm |
| CronoTwin-DL-E 80/140-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 80 | 400 mm |
| CronoTwin-DL-E 80/150-7,5/2-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 80 | 440 mm |
| CronoTwin-DL-E 100/145-11/2-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/150-15/2-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/160-18,5/2-R1 | – | Fark basıncı sensörü yok | 18,50 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/165-22/2-R1 | – | Fark basıncı sensörü yok | 22,00 kW | DN 100 | 500 mm |
| CronoTwin-DL-E 100/220-5,5/4 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 125/210-5,5/4 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 125 | 620 mm |
| CronoTwin-DL-E 150/220-11/4 | – | Fark basıncı sensörü ile | 11,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/250-15/4 | – | Fark basıncı sensörü ile | 15,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/260-18,5/4 | – | Fark basıncı sensörü ile | 18,50 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/270-22/4 | – | Fark basıncı sensörü ile | 22,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/190-5,5/4 | IE4 | Fark basıncı sensörü ile | 5,50 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 200/240-15/4 | – | Fark basıncı sensörü ile | 15,00 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 200/250-18,5/4 | – | Fark basıncı sensörü ile | 18,50 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 200/260-22/4 | – | Fark basıncı sensörü ile | 22,00 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 100/250-7,5/4 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 125/220-7,5/4 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 125 | 620 mm |
| CronoTwin-DL-E 150/200-7,5/4 | IE4 | Fark basıncı sensörü ile | 7,50 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 100/270-11/4 | – | Fark basıncı sensörü ile | 11,00 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 100/270-11/4-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 100/220-5,5/4-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 125/210-5,5/4-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 125 | 620 mm |
| CronoTwin-DL-E 150/220-11/4-R1 | – | Fark basıncı sensörü yok | 11,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/250-15/4-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/260-18,5/4-R1 | – | Fark basıncı sensörü yok | 18,50 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/270-22/4-R1 | – | Fark basıncı sensörü yok | 22,00 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 150/190-5,5/4-R1 | IE4 | Fark basıncı sensörü yok | 5,50 kW | DN 150 | 700 mm |
| CronoTwin-DL-E 200/240-15/4-R1 | – | Fark basıncı sensörü yok | 15,00 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 200/250-18,5/4-R1 | – | Fark basıncı sensörü yok | 18,50 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 200/260-22/4-R1 | – | Fark basıncı sensörü yok | 22,00 kW | DN 200 | 800 mm |
| CronoTwin-DL-E 100/250-7,5/4-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 100 | 550 mm |
| CronoTwin-DL-E 125/220-7,5/4-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 125 | 620 mm |
| CronoTwin-DL-E 150/200-7,5/4-R1 | IE4 | Fark basıncı sensörü yok | 7,50 kW | DN 150 | 700 mm |
