- Düşük ağırlık sayesinde kullanımı kolay
- Takılı şamandıra şalteri ve fiş (A modeli) sayesinde kolay kumanda
Konstrüksiyon
Kirli su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
- Foseptik ve uzun lifli bileşenler içermeyen atık su
- Kirli su
Donanım/İşlev
- Şamandıra şalterli ve fişli A modeli
- Termik motor denetimi
- Entegre edilmiş çek valf
- Hortum bağlantısı
Тeslimat kapsamı
- 10 m bağlantı kablolu ve açık kablo uçlu pompa
- Şamandıra şalterli ve fişli A modeli
- Hortum bağlantısı
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örn.: | Wilo-Drain TS 40/10-A |
TMT | Kirli su dalgıç motorlu pompa |
40 | Basma ağzı nominal çapı (Rp 1½) |
10 | Maks. basma yüksekliği |
A | Şamandıra şalterli ve fişli model |
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~ 230 V, 50 Hz veya 3~ 400 V, 50 Hz
- Koruma sınıfı: IP68
- Maks. daldırma derinliği: 7 m
- Akışkan sıcaklığı: 3 … 35 °C
- Kablo uzunluğu: 10 m
- Basma ağzı: Rp 1½
Malzemeler
- Motor gövdesi: 1.4301
- Pompa gövdesi: PP-GF30
- Çark: PP-GF30
- Mil: 1.4404
- Sızdırmazlık:
- Motor tarafı: SiC/SiC
- Akışkan taraflı: SiC/SiC
- Statik conta: NBR
Açıklama/Konstrüksiyon
Sabit ve taşınabilir ıslak kurulum için dalgıç tipi blok ünite olarak dalgıç kirli su pompası.
Hidrolik
Basınç taraflı çıkış, entegre çek valfli dikey dişli bağlantı Rp 1½ modelindedir. Çark olarak, yarı açık tipte kanallı çarklar kullanılmaktadır.
Motor
Termik motor denetimli, alternatif veya trifaze akım modelinde yüzey soğutmalı motor. Motor denetimi, alternatif akım modelinde kendiliğinden devreye girer. Atık ısı, gövde parçaları üzerinden doğrudan çevredeki akışkana iletilir. Bu nedenle, üniteler yalnızca su altında sürekli veya fasılalı işletim için kullanılabilir.
Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Çözülebilir bağlantı kablosu 10 m uzunluğunda olup açık kablo uçlarına sahiptir. A modeli bir şamandıra şalteriyle ve bir fişle donatılmıştır.
Yalıtım
Yalıtım akışkan ve motor taraflı olarak, dönme yönüne bağlı bir mekanik salmastra üzerinden gerçekleşir.

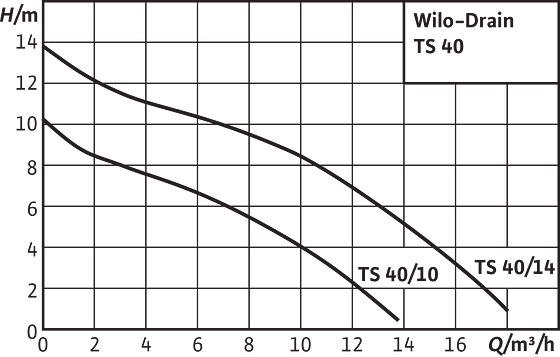

Genel karakteristik alanı
Wilo-Drain TS 40
| Article Number | 2046787 |
| Edition | 2014-07 |
| Versiyon numarası | 08 |
| Sayfa formatı | 209.9 x 297.0 mm |
| Sayfa sayısı | 208 |
| Ürün tanımı | Ürün numarası |
|---|---|
| Drain TS 40/10-A (1~230 V) | 2063926 |
| Drain TS 40/10 (3~400 V) | 2063927 |
| Drain TS 40/10 (1~230 V) | 2063928 |
| Drain TS 40/14-A (1~230 V) | 2063929 |
| Drain TS 40/14 (3~400 V) | 2063930 |
| Drain TS 40/14 (1~230 V) | 2063931 |
