- 95 °C’ye kadar akışkanlar için
- Uzun süreli çalışmaz durumlarda bile uzun ömürlü
- Takılı şamandıra şalteri sayesinde kolay işletim
Ayaklı yapı biçiminde standart motorlu, dalgıç olmayan kirli su pompası
Aşağıdakiler için basma işlemi gerçekleştirir:
- Maksimum 95 °C akışkan sıcaklığına sahip kirli su
- Ayarlanabilir anahtarlama noktalı, takılı şamandıra şalteri
- Takılı şamandıra şalterli pompa
- Montaj ve kullanma kılavuzu.
Örn.: | Wilo-Drain VC 32/10 |
VC | Ayaklı yapı biçiminde kirli su pompası |
32 | Basma ağzı nominal çapı, mm olarak |
10 | Maks. basma yüksekliği, m cinsinden |
Teknik veriler
- Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
- Akışkan sıcaklığı: 3 … 95 °C
- İşletim tipi: S3 % 25
- Basma ağzı:
- VC 32: R 1
- VC 40: R 1½
- Koruma sınıfı: IP54
Malzemeler
VC 32
- Motor gövdesi: Al
- Pompa gövdesi: EN-GJL-250
- Çark: 1.4028
- Mil: Paslanmaz çelik
- Şamandıra: PP
VC 40
- Motor gövdesi: Al
- Pompa gövdesi: EN-GJL-250
- Çark: EN-GJL-250
- Mil: Paslanmaz çelik
- Şamandıra: PP
Açıklama/Konstrüksiyon
Sabit kurulum için takılı şamandıra şalterli, ayaklı yapı biçimde santrifüj pompa.
Yarı açık çok kanallı çark ve yatay basma ağzı ile tek kademeli hidrolik. Hidroliğin emme bölgesine bir giriş filtresi entegre edilmiştir. Tahrik, bir standart motor üzerinden gerçekleşir. Hidrolik ve motor sabit olarak bir pompa mili (mil koruma borusunda) üzerinden bağlıdır. Pompa milinin yataklaması, kaydırma yatakları, akışkanın kaydırma yataklarını yağlaması üzerinden gerçekleşir.
Otomatik bir işletme için bir şamandıra şalteri takılıdır. Anahtarlama noktaları tahditler üzerinden ayarlanabilir.

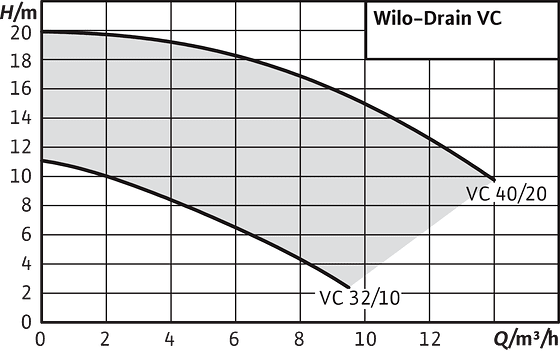

Genel karakteristik alanı
Wilo-Drain VC


| Ürün tanımı | Elektrik şebekesi bağlantısı | Debi maks. Q | Optimum debi Qopt | Ürün numarası |
|---|---|---|---|---|
| Drain VC 32/10 | 1~230 V, 50 Hz | 7 m³/h | 4,995 m³/h | 2044582 |
| Drain VC 32/10 | 3~400 V, 50 Hz | 7 m³/h | 4,995 m³/h | 2044583 |
| Drain VC 40/20 | 3~400 V, 50 Hz | 16,5 m³/h | 9,61 m³/h | 2044584 |
