Wilo-Comfort-Vario COR MHIE…/ECe

• MHIE ürün serisinin, hava soğutmalı entegre frekans konvertörlü paslanmaz çelik yüksek basınç santrifüj pompaları sayesinde mükemmel bir fiyat/performans oranına sahip kompakt bir sistemdir
• Alışılmıştan çok daha büyük bir regülasyon bandı genişliği
• Termistör sensörlü (PTC) entegre motor tam koruması
• Motor regülasyon elektroniği sayesinde, su eksikliğinde otomatik olarak devre dışı bırakma özelliği ile entegre edilmiş kuru çalışma algılama sistemi
• Akışkana temas eden tüm parçalar için (EPDM) içme suyu izni (ACS, KTW, WRAS)

Konstrüksiyon

2 ila 3 paralel bağlı, normal emişli paslanmaz çelik yüksek basınçlı santrifüj pompa ile hidrofor sistemi

Uygulama

• Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
• İçme sularının ve kullanma sularının, soğutma sularının veya kullanılan malzemeler üzerinde kimyasal veya mekanik etkisi olmayan ve aşındırıcı veya uzun lifli bileşenler içermeyen diğer kullanıma yönelik suların basılması için

Donanım/İşlev

• Sistem başına 2-3 MHIE pompa
• Entegre edilmiş frekans konvertörlü pompalar ile kademesiz regülasyon işletimi
• Akışkanla temas eden parçalar korozyona dayanıklıdır
• Ana kasası çinkolanmıştır, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyici bulunur
• Her pompada kapatma armatürü, emiş ve basınç tarafında
• Çekvalf, basınç tarafında
• Diyaframlı basınç tankı 8 l, PN10, basınç tarafında
• Basınç sensörü, son basınç tarafında
• Manometre, ön basınç tarafında, opsiyonel olarak temin edilir
• Manometre, basma tarafında
• Su eksikliği koruması opsiyonel olarak temin edilir
• Frekans konvertörlü elektronik pompanın kumanda düzeni için analog ve dijital giriş ve çıkış modüllerinden, dahili elektrik güç kaynağından, mikro işlemciden oluşan IP54 sınıfı metalik gövdeli ECe kumanda

Тeslimat kapsamı

• Fabrika tarafından monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
• Ambalaj
• Montaj ve kullanma kılavuzu

Tip kodlaması

Teknik veriler

• Elektrik şebekesi bağlantısı 3~400 V ± %10 , 50 Hz; 3~380/440 V ± %10, 60 Hz, tipe bağlı olarak ayrıca 1~230 V, 50/60 Hz (diğer modeller talep üzerine)
• Akışkan sıcaklığı azami 50 °C (70 °C opsiyonel)
• Ortam ısısı maks. 40 °C
• İşletme basıncı 10 bar
• Giriş basıncı 6 bar
• Son basınç tarafındaki nominal bağlantı çapları R 2″ – DN 100
• Giriş tarafındaki nominal bağlantı çapları R 2″ – DN 100
• Devir hızı aralığı 1200 – 3770 d/dak
• Koruma sınıfı IP54
• ModBus RTU üzerinden iletişim
• Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
• İzin verilen akışkanlar (diğer akışkanlar talep üzerine sunulur). İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır

  • Soğutma suyu
  • İçme ve kullanma suyu

Malzemeler

Tekli pompa:

• Çarklar, kademe bölmeleri, pompa gövdesi paslanmaz çelik 1.4301/1.4404
• Mil, paslanmaz çelik 1.4404
• Contalar EPDM (EP851)/FKM (Viton)
• Mekanik salmastra volframkarbid/kömür
• Yatak, tungsten karbür
• Pompa ayağı alüminyum

Açıklama/Konstrüksiyon

• Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmış halde büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
• Borulama: Komple borulama paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
• Pompalar: MHIE 2.., 4.., 8.. ve 16.. ürün serilerine ait 2 ila 3 adet paralel bağlı pompa kullanılır; pompa motoruna adapte edilmiş frekans konvertörleri, bu ürün serilerindeki tüm pompalar için kademesiz regülasyon işletimine olanak sağlar; bu pompaların akışkanla temas eden tüm komponentler 1.4301/1.4404 paslanmaz çeliktendir
• Armatür: Her pompa emme ve basınç tarafında birer DVGW onay işaretli kapatma armatürüne veya dairesel kesme klapesine ve basınç tarafında DVGW onaylı bir çek valfe sahiptir
• Diyaframlı basınç tankı: 8 l/PN 10, basma tarafında gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahiptir; kontrol ve revizyon çalışmaları için boşaltma ve akış armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
• Basınç sensörü: 4 ila 20 mA, merkezi ECe regülatörün kumanda düzeni için basma tarafında düzenlenmiştir
• Basınç göstergesi: Emme ve basma tarafında manometre (ø 63 mm) üzerinden; nihai basıncın basınç göstergesi, ECe regülatörün LCD ekranında alfa sayısal biçimde dijital olarak da gösterilir
• Regülatör: Sistem standart olarak bir ECe regülatör ile donatılmıştır

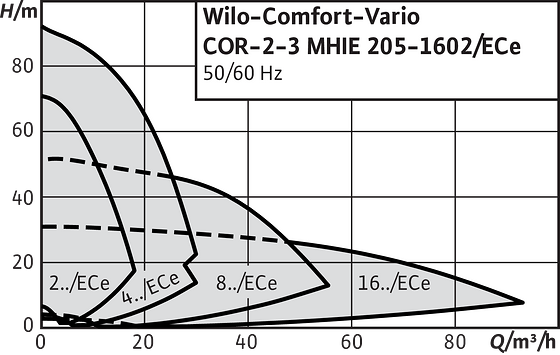

Genel karakteristik alanı

Wilo-Comfort-Vario COR MHIE…/ECe
