- Entegre frekans konvertörlü ıslak rotorlu paslanmaz çelik yüksek basınç santrifüj pompalar sayesinde neredeyse sessiz çalışan sistemler
- Benzer hidrolik gücü olan geleneksel sistemlere göre 20 dB’ye [A] kadar daha sessizdir
- MVISE pompa ürün serisinin entegre kuru çalışma tespit düzeni ve su eksikliğinde otomatik kapatma özelliği ile kolay ayarlanabilir ve işletimi güvenlidir
Konstrüksiyon
Sessiz çalışan, bağlanmaya hazır su tedarik sistemi, dikey yerleştirilmiş, normal emişli, MVISE ürün serisi paslanmaz çelik yüksek basınçlı santrifüj pompa ile, ıslak rotorlu model, entegre, su soğutmalı frekans konvertörü ile.
Uygulama
Özel, ticari, endüstri veya belediye uygulamaları için belediye su şebekesinden veya pompanın en az 0,5 m üzeri bir yükseklikte bulunan bir tanktan giriş işletiminde tam otomatik su tedariği ve basınç yükseltme (DIN 1988 ve DIN EN 806 esasları uyarınca bir yedek pompa öngörülmelidir).
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
- İçme suyu
- Soğutma suyu
- Proses suyu
- Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım/İşlev
MVISE ürün serisi 1 pompa, ıslak rotorlu pompa motoru ve entegre frekans konvertörü üzerinden devir sayısı ayarı ile, yükseklik ayarlanabilir, galvanize çelik ana kasa üzerine monte edilmiştir.
Akışkanla temas eden tüm parçalar korozyona karşı dayanıklıdır.
basınç tarafı:
- Kapatma armatürü
- Çek valf
- Çek valf
- Diyaframlı basınç tankı 8 l, PN 16
- Basınç sensörü 4..20 mA
- Manometre
Emiş tarafında:
- Basınç sensörü 4..20 mA
- Manometre
Тeslimat kapsamı
- Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
- Ambalaj
- Montaj ve kullanma kılavuzu
Tip kodlaması
Örnek: | Wilo-SiBoost Smart 1 MVISE 206 |
SiBoost Smart | Entegre devir hızı ayarlı kompakt basınç yükseltme sistemi |
1 | Pompa adedi |
MVISE | Pompa ürün serisi |
2 | Tekli pompanın nominal debisi/[m³/saat] |
06 | Tekli pompa kademelerinin sayısı |
Teknik veriler
- Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
- Maks. akışkan sıcaklığı +50 °C
- Ortam ısısı maks. 40 °C
- İşletme basıncı 16 bar
- Giriş basıncı 6 bar
- Bağlantı nominal çapları R 1¼ – RP 1½
- Devir sayısı aralığı 1100 – 2750 d/dak
- Koruma sınıfı IP44
Malzemeler
MVISE 2-8 m³/saat
- Pompa gövdesi 1.4301 [AISI 304]
- Hidrolik 1.4301 [AISI 304]
- EPDM conta
Açıklama/Konstrüksiyon
Ana kasa: Galvanize çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır ve entegre kaldırma noktaları
Borulama:Basınç tarafındaki boru tesisatı komple paslanmaz çeliktir; bina tekniğinde kullanılan boru hattı malzemelerinin tümüne bağlantı için uygundur. Boru sistemi, hidrofor sisteminin hidrolik toplam gücüne göre tasarlanmıştır.
Pompalar: MVISE 2, 4, 8 ürün serisi 1 pompa kullanılır. Pompa motoruna monte edilmiş su soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 20 Hz ve maks. 50 Hz arasında kademesiz regülasyon işletimine olanak tanır. Akışkanlara temas eden tüm pompa parçaları paslanmaz çeliktendir.
Armatürler: Pompa basınç tarafında bir DVGW onay işaretli kapatma armatürüne ve DVGW onaylı geri akış önleyicisine sahiptir
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü: 4..20 mA, basınç tarafında ve emiş tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre
Diğer modeller talep üzerine

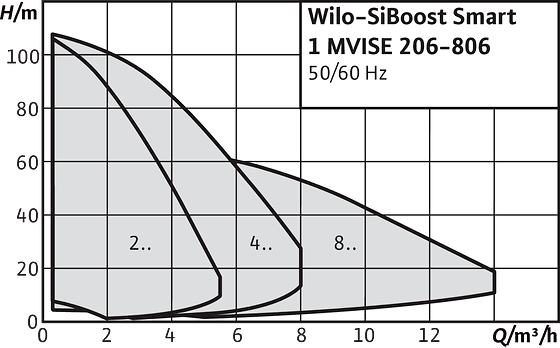

Genel karakteristik alanı
Wilo-SiBooost Smart 1 MVISE


| Ürün tanımı | Pompa adedi | Yedek pompa sayısı | Maksimum işletim basıncı PN | Ağırlık brüt yakl. m | Ürün numarası |
| SiBoost Smart 1MVISE206 | 1 | 0 | 16 bar | 71,0 kg | 2550736 |
| SiBoost Smart 1MVISE210 | 1 | 0 | 16 bar | 77,0 kg | 2550737 |
| SiBoost Smart 1MVISE404 | 1 | 0 | 16 bar | 71,0 kg | 2550738 |
| SiBoost Smart 1MVISE406 | 1 | 0 | 16 bar | 72,0 kg | 2550739 |
| SiBoost Smart 1MVISE410 | 1 | 0 | 16 bar | 78,0 kg | 2550740 |
| SiBoost Smart 1MVISE803 | 1 | 0 | 16 bar | 74,0 kg | 2550741 |
| SiBoost Smart 1MVISE806 | 1 | 0 | 16 bar | 79,0 kg | 2550742 |
